Szegcsavarok DIN 2510-3, DIN 2510 Form L, Form Z - tipikus méretek raktárról

A magyar MSZ 5189/7 szabványban szereplő "E" alakú szegcsavar DIN szerinti megfelelője, kialakítása rugalmas szár és szerelőtoldat. Jellemző alakok  DIN 2510 L, DIN 2510 Z. Kérje kedvező ajánlatunkat!

  Szegcsavar DIN 2510 Form L Szegcsavar DIN 2510 Form Z

Szegcsavar DIN 2510 Form L
Menet  (d1) M12 M16 M20 M24 M27 M30 M33 M36 M39 M42 M45 M48
d2 8,5 12 15 18 20,5 23 25,5 27,5 30,5 32,5 35,5 37,5
d3 8 12 14 14 18 18 25 25 28 28 32 32
b1 20 23 28 32 35 39 42 45 48 52 55 58
z1 1,75 2 2,5 3 3 3,5 3,5 4 4 4,5 4,5 5
z2 4 5 6 6 6 6 9 9 10 10 11 11
SW 7 10 11 11 13 13 22 22 24 24 27 27

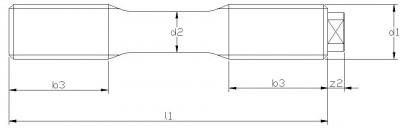

Szegcsavar DIN 2510 Form Z
Menet  (d1) M12 M16 M20 M24 M27 M30 M33 M36 M39 M42 M45 M48
d2 8,5 12 15 18 20,5 23 25,5 27,5 30,5 32,5 35,5 37,5
d3 8 12 14 14 18 18 25 25 28 28 32 32
b3 27 31 36 42 47 50 53 57 60 64 66 70
z1 1,75 2 2,5 3 3 3,5 3,5 4 4 4,5 4,5 5
SW 7 10 11 11 13 13 22 22 24 24 27 27
